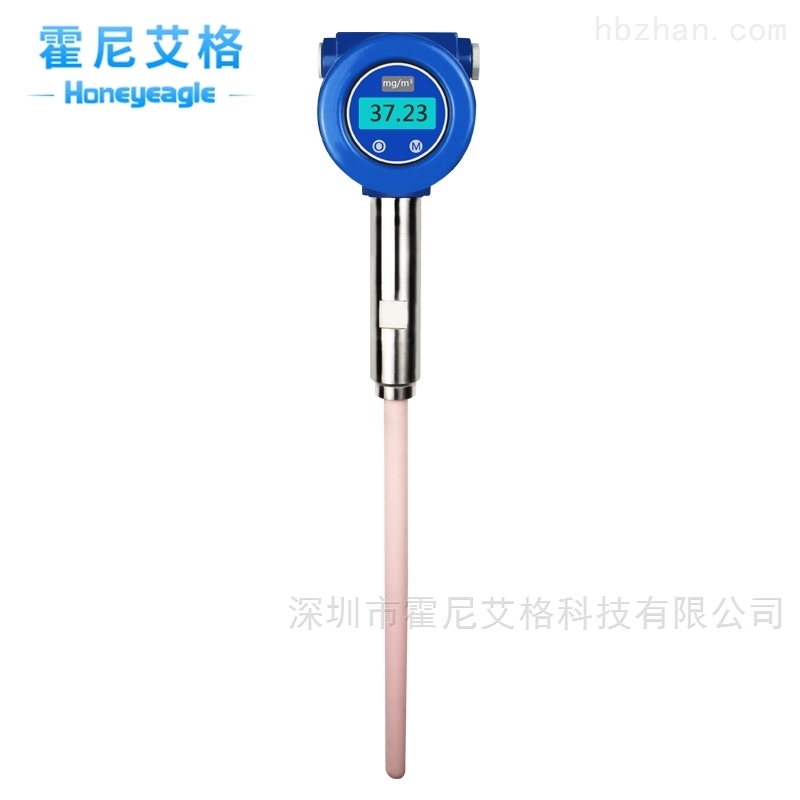

插入式管道粉塵檢測儀通過直接插入管道內部實時監測粉塵濃度，廣泛應用于鋼鐵、水泥、電力、化工等行業的氣力輸送、除塵系統及工藝管道監測。其測量結果的準確性直接影響環保合規性、設備運行效率及人員安全，而安裝位置的合理性是確保數據可靠的核心前提。本文結合實際工況，總結安裝位置選擇的關鍵要點，幫助用戶規避常見誤區。
一、避開干擾區域：確保氣流穩定與代表性
首先需明確：檢測儀的測量目標是管道內具有代表性的平均粉塵濃度，而非局部異常值。因此，安裝位置應避開以下干擾區域：
•彎頭、三通、閥門附近(至少5倍管徑距離)：流體在彎頭處會產生渦流，粉塵因慣性聚集在壁面或局部區域，導致測量值偏高或偏低；閥門附近氣流紊亂，濃度分布不均。例如，在90°彎頭下游直接安裝，可能僅檢測到被離心力甩向管壁的高濃度粉塵，無法反映管道整體情況。
•變徑管段(縮徑或擴徑處)：管道截面積突變會導致流速重新分布，粉塵可能因速度差聚集在特定區域(如縮徑后的中心高速區或擴徑后的壁面低速區)，造成測量偏差。建議在變徑段下游至少3倍管徑處安裝。
•設備接口(如風機進出口、除塵器入口/出口)：風機入口可能因負壓吸入外部空氣稀釋粉塵，出口則因氣流沖擊導致粉塵分布混亂；除塵器入口濃度高但波動大，出口雖穩定但可能因?yàn)V袋破損出現局部異常，均需遠離設備本體(至少2倍管徑)。
二、優選監測區域：滿足氣流均勻性與可測性
理想安裝位置需滿足“氣流穩定、粉塵分布均勻、便于探頭接觸”的條件，具體包括：
•直管段中段(上游10倍管徑+下游5倍管徑范圍)：經過足夠長度的直管段后，流體流速與粉塵分布趨于均勻(符合“充分發展流”條件)，此時插入式探頭插入管道中心(通常為管道直徑的1/2~2/3處)，可獲取具有代表性的平均濃度值。例如，在長直管道中間段安裝，能避免前端干擾的影響。
•流速穩定的區域：管道內粉塵濃度與流速相關(高流速可能攜帶更多粉塵，低流速可能導致沉積)，需選擇流速相對恒定的位置(可通過現場測速或工藝參數確認)。若管道存在明顯流速分層(如水平管道底部粉塵沉積)，建議將探頭略微上傾(10°~15°)，避免接觸沉積層。
三、特殊工況適配：結合溫度、壓力與粉塵特性調整
•高溫/高壓管道：若管道溫度超過檢測儀耐受范圍(通常≤250℃，特殊型號可達400℃)，需加裝冷卻套管或選擇高溫型探頭，并確保安裝位置避開熱源集中區(如加熱爐出口直管段前端)；高壓管道需確認檢測儀密封結構能承受壓力，避免泄漏風險。
•高粘性/易結塊粉塵：如水泥、礦粉等易附著探頭的粉塵，安裝位置應避免水平管道較低點(防止粉塵堆積堵塞進氣孔)，必要時選擇垂直上升管道段(利用重力減少附著)。
•腐蝕性氣體環境：若管道內含酸性/堿性氣體(如硫酸霧、氨氣)，需選擇耐腐蝕材質探頭(如316L不銹鋼或陶瓷涂層)，并避開氣體濃度較高的局部區域(如反應釜出口直管段前端)。
四、安裝實操要點
安裝時還需注意：
•探頭插入深度需嚴格按說明書要求(通常為中心位置，偏差不超過±10%管徑)，過淺可能導致接觸不到主流粉塵，過深可能觸碰管壁；
•若管道直徑過大(如DN1000以上)，建議采用多點插入式檢測儀或增加采樣預處理系統，避免單點代表性不足；
•安裝后需通過標準氣體或?qū)Ρ确?yàn)證測量準確性，必要時根據實際工況微調位置。
插入式管道粉塵檢測儀的安裝位置選擇，本質是“在干擾最小化與代表性較大化之間找到平衡”。只有避開渦流、變徑等異常區域，鎖定直管段均勻流場，并結合工況特性調整細節，才能確保檢測數據真實反映管道內粉塵濃度，為工藝控制與安全決策提供可靠依據。
